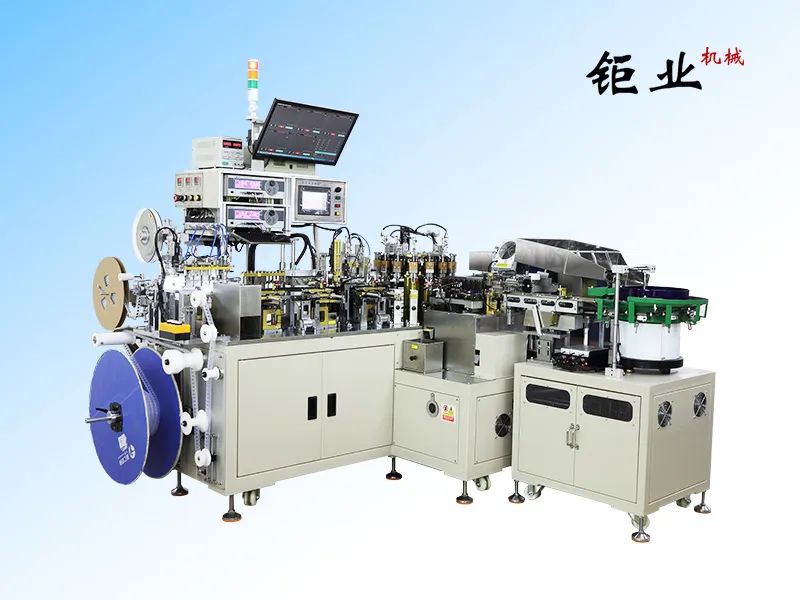

▼ 全自动座板机（液态） 机台型号：XZB-1000 机械特性 1、本机是将产品检测确认极性剪短至10mm后，再进行打扁，插入座板，二次成型后，测ESR、DF、容量，经CCD检查确认引线脚形放至轨道，输送至印字处，夹紧产品进行印字，CCD检测后经冷光源烘干，进行充电、测试、放电。再对正负极引线翘脚进行CCD检查，入盒带、检测极性。进行包装之机器。 2、本机裸品振动盘，全部采用外挂式，不易卡料，且裸品盘座板盘全部采用自动加料装置。 3、本机采用欧姆龙PLC和欧姆龙人机界面，报警显示文字化，方便直观了解机台运行状况。 4、采用三菱伺服传动及高精度分割器，使机器定位精准。 5、采用进口飞梦图测试仪，CAP测试仪可同时测ESR、DF、容量。本机是采用7工位充电，再测试LC后4工位放电。 6、本机采用LED冷光源烘干（光源灯珠加长至175mm）固化效果更好。 7、本机共有五组CCD检测（基恩士、海康威视）分别检测引线度、印字及座板成型后正负极翘脚功能，入盒带反极检测。 8、产品入盒带后，有负极检测功能，且盒装数量完成后，有自动剪断功能。 机械规格 机台名称：全自动座板机 使用电源：AC 单相220V 50Hz 机台型号：XZB-1000 机台颜色：象牙白 适用范围：Φ4～Φ18 机台尺寸(L*W*H，mm)：2450*1700*2050 机械占地面积（㎡）：4.2 机台重量(kg)：2000 机台总功率（KW）：≤4 机台用气量（kgf/cm²）：4～6 设备功能参数 抗拉力：平均值30-70gf 高脚：导针打扁折弯点与成品套底座尺寸相差≤0.18MM 长短脚：底座边长脚减去短脚尺寸相差≤0.30MM 引线打扁后强度测试：折弯打扁出180°为一个来回，2个来回引线不断者为合格 印字附着力：同一产品粘贴5次印字不粘脱 机台不良率：机台不良率≤0.5%以下 电气配置 1、伺服：三菱（2KW,主传动） 2、主控人机界面：OMRON 3、PLC控制器：OMRON 4、容量测试仪：FEMTO 5、漏电测试仪：FEMTO 6、工业相机（监控采集图像对比模式） （1）基恩士/海康威视（座板及引线对称度） （2）基恩士/海康威视（印字） （3）基恩士/海康威视（脚线翘正极） （4）基恩士/海康威视（脚线翘负极） （5）基恩士/海康威视（入盒带反极检测） 设备亮点 1、可用于生产耐振动座板，车载用产品。 2、同直径，高度变更方便，不需要更换配件。 3、采用四点测试检测方式，有效防止反极不良。 ▼ 全自动固态座板机 机台型号：XZBH-1600 机械特性 1、本机是将产品检测确认极性剪短至16mm后，采用16工位圆（转）盘，再进行打扁，插入座板，二次成型后，测ESR、DF、容量，经CCD检查确认引线脚形放至轨道，输送至印字处，夹紧产品进行印字，CCD检测后经冷光源烘干，到80工位充电盘进行充电、测试、再放电。正负极引线翘脚进行CCD检查，入盒带、检测极性。进行包装之机器。 2、换向后采用二个工位四点检测确认极性，任何一点没检测到都视为不良，确保产品没有极反 3、本机裸品振动盘，全部采用外挂式，不易卡料，且裸品盘座板盘全部采用自动加料装置。 4、产品测LC前，有80工位充电盘连续无间断充电，确保电解电容LC测试前60秒充电时间;每个充电夹具都带通电指示，充电PCB板分段设计，维修保养操作简单。 5、本机采用欧姆龙PLC和欧姆龙人机界面，报警显示文字化，方便直观了解机台运行状况。 6、采用三菱伺服传动及高精度分割器，使机器定位精准。 7、采用进口飞梦图测试仪，CAP测试仪可同时测ESR、DF、容量。本机是采用7工位充电，再测试LC后4工位放电。 8、本机采用水冷式LED冷光源。 9、本机共有五组CCD检测（基恩士、海康威视）分别检测引线度、印字及座板成型后正负极翘脚功能，入盒带反极检测。 10、产品入盒带后，有负极检测功能。 11、盒装数量完成后，有自动剪断下带、上带可设定长度包卷盒装产品。 机械规格 机台名称：全自动固态座板机 使用电源：AC 单相220V 50Hz 机台型号：XZBH-1600 机台颜色：象牙白 适用范围：φ4～φ18 机台尺寸(L*W*H，mm)：2550*2000*2050 机械占地面积（㎡）：5.1 机台重量(kg)：2100 机台总功率（KW）：≤4 机台用气量（kgf/cm²）：4～6 设备功能参数 抗拉力：平均值30-70gf 高脚：导针打扁折弯点与成品套底座尺寸相差≤0.18MM 长短脚：底座边长脚减去短脚尺寸相差≤0.30MM 引线打扁后强度测试：折弯打扁出。180°为一个来回，2个来回引线不断者为合格 印字附着力：同一产品粘贴5次印字不粘脱 机台不良率：机台不良率≤0.5%以下（除去换料及来料不良导致的） 电气配置 1、伺服：三菱（2KW,主传动） 2、主控人机界面：OMRON 3、PLC控制器：OMRON 4、容量测试仪：FEMTO 5、漏电测试仪：FEMTO 6、工业相机（监控采集图像对比模式） （1）基恩士/海康威视（座板及引线对称度） （2）基恩士/海康威视（印字） （3）基恩士/海康威视（脚线翘正极） （4）基恩士/海康威视（脚线翘负极） （5）基恩士/海康威视（入盒带反极检测） 设备亮点 1、可用于生产耐振动座板，车载用产品。 2、同直径，高度变更方便，不需要更换配件。 3、采用连续充电方式，确保固态产品充电时间大于60秒。 4、采用四点测试检测方式，有效防止反极不良。 5、上下带分开剪断，可节省下盒带。 ▼ 双工位立式自动刷箔机 机台型号：HX-S450 机械特性 1、本机是将切好之铝箔立式放于机台固定位置，由伺服马达带动铝箔旋转，左右毛刷同时刷箔二个表面并吸尘。 2、采用人机界面控制与调速电机，刷箔马达与刷箔时间可调节，并可设正转或反转。 3、采用三菱PLC控制，所有故障会在人机界面显示故障原因，操作方便，保养容易。 4、且双工位，同时刷箔，大大提升工作效率。 5、机架在刷箔时，有防护罩自动移送至铝箔放置区，再刷箔吸尘，刷箔完成后，防护罩自动退回。 机械规格 机台名称：双工位立式自动刷箔机 使用电源：AC 单相220V 50Hz 机台型号：HX-S450 机台颜色：深灰色 机台尺寸：长1630*宽750*高1700 机器占地面积：2m² 用电量：≤3KW 箔宽适应范围：6mm～100mm 箔最大外径：450mm 设备功能参数 速度：10～15卷/分 风机吸力：180M³/H ▼ 12工位圆盘组立机 机台型号：JY-120 机械特性 1、本机械采用人机界面控制，操作简单，资讯一览无遗 2、素子与橡胶盖结合，采用橡胶盖固定，拉CP线组合方式，可避免钉接点受损造成接触不良 3、封口转盘采用分割器机构，封腰，封口一致性 4、封口后设有腰部尺寸及凸豆检查机构，并予以分类，以确保良品内之品质 5、产品腰部及凸豆检测皆采用先进CCD视觉检测技术 6、素子进料配有整型整脚机构 7、铝壳内有垫纸功能属于选配机构 机械规格 机台名称：12工位圆盘组立机 使用电源：AC220/380V 50/60HZ 机台型号：JY-120 机台颜色：浅绿色 适用范围：φ10以下 机台尺寸(L*W*H，mm)：1627*1285*1745 机械占地面积（㎡）：2.1 机台重量(kg)：420 机台总功率（KW）：3 机台用气量（kgf/cm²）：5-6 设备功能参数 传送定位误差：±0.05mm 素子引线间隙：≤D 机台速度：50-80 pcs/min 设备稼动率：＞95% 封口速度：1500r/min 引线导引位置误差：±0.3mm ▼ J字成型机 机台型号：HXC-150 机械特性 1、本机台采用倒立进料和出料。 2、加装CCD检测脚型和尺寸。 3、加装ESR、短路、CAP、检测。 机械规格 机台名称：J字成型机 使用电源：AC单相220V50HZ 机台型号：HXC-150 机台颜色：米黄色 适用范围：φ10～φ18 机台尺寸(L*W*H，mm)：1950*1770*1850 机械占地面积（㎡）：3.45 机台重量(kg)：710 机台总功率（KW）：2 机台用气量（kgf/cm²）：4～6 公司地点：东莞市长安镇霄边第二工业区立基巷1号 总 机：（0769）85420118 联 系 人：13723559930 江先生 15197411699 刘先生 13316620399 张先生 带您走进钜业机械产品世界！
