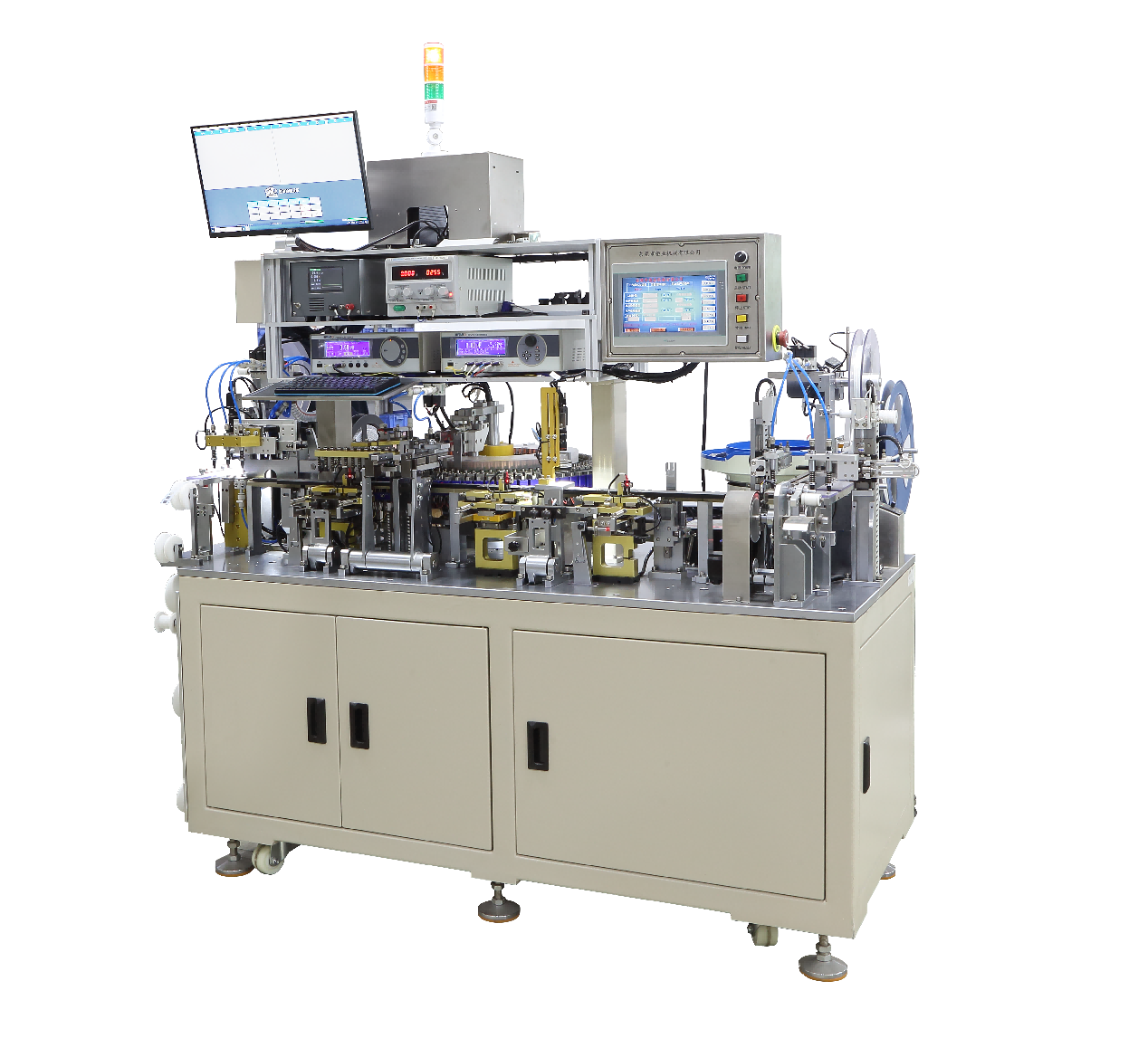

1，整体外观图：长2180宽1140，高1950，用于单盘和散装料不良品的返工，散装料用振动盘上料真空吸入轨道；单盘的上带和下带分别回收，盒带采用纸箱散装收料，单盘收完后需要手工对接粘接上带和对扣下带。
2，后侧视图：
3，主要机构说明：本机配备有控制屏和显示器，便于操作。盒带放置定位后，需将每盘的上带和下带进行分离。在第一盘时，需将上带粘贴到上带收料盘进行固定，下盒带则需牵引至针轮上。每次收完一盘盒带，设备会发出报警提示，此时需将第二盘的上带与上一盘的上带和下带扣接（或粘接）在一起继续收料。当上带收满后，同样会发出报警提示。单盘重工和振动盘散装上料两种重工模式在人机界面可以按键自由切换，根据客户需求，可以选择测试容量、LC、短路项目，单盘重工速度75±5PCS/min，散装振动盘上料的重工速度45±5PCS/min。
4，入料机构图示：产品吸入盒带采用气缸的方式。

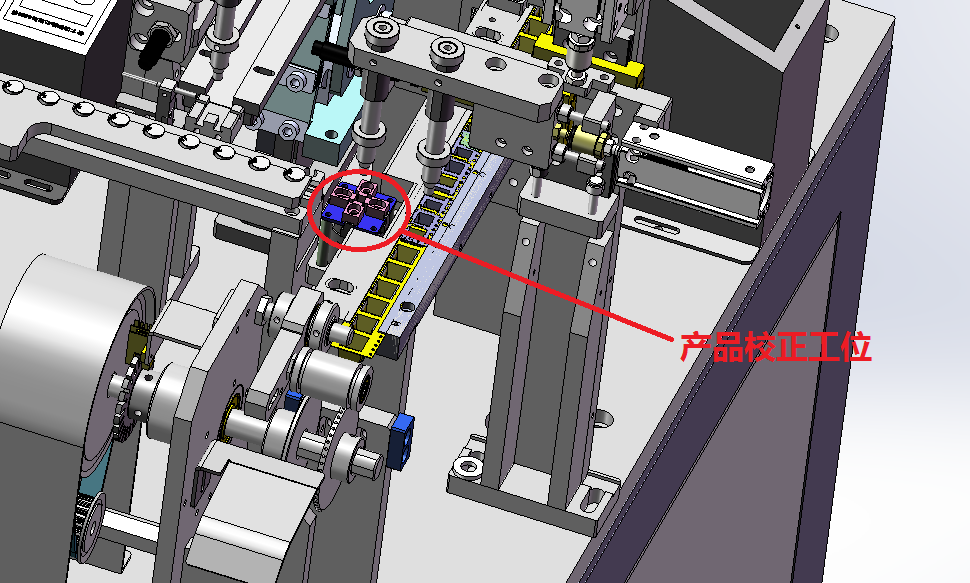

5，搬运及真空吸入盒带机构：采用真空吸嘴将产品吸入盒带，吸入盒带以前由过渡工位将产品定位后，再吸入产品轨道。
6，三组CCD检测：
7，80工位充电圆盘：
9，仪器/仪表/控制屏和显示屏：
本机结构设计简洁，适用于产品规格范围为￠5至￠12.5，操作简便快捷。
